Markierlaser
Reparatur.
Beschriftungs- und Markierlaser sind die zweitgroesste Geraetegruppe in unserer Werkstatt. Faser-Marker, diodengepumpte Nd:YAG-Systeme, DPSS-Marker, Galvo-Scanner. Kein Strahl trotz Bereitmeldung, schwache Markierung, Ueberhitzung im Dauerbetrieb. Wir pruefen systematisch, bevor jemand eine neue Strahlquelle kauft.
Was kostet eine Markierlaser-Reparatur?
Eine Markierlaser-Reparatur kostet in den meisten Faellen zwischen 300 und 3.000 Euro. Reinigung und Wiederherstellung der Kuehlung: 300 bis 900 Euro. Optik- und Strahlwegjustage: 400 bis 1.200 Euro. Galvo- oder Ansteuerungsproblem: 600 bis 2.500 Euro. Eine neue Strahlquelle ist die teuerste Variante und laesst sich oft vermeiden. Die telefonische Ferndiagnose kostet nichts: +49 172 510 0715
Was bei Markierlasern wirklich kaputt ist
Zwangspause nach 20 bis 40 Minuten
Das klassische Bild: Die Anlage laeuft an, markiert sauber und geht dann in Stoerung. Fast immer die Kuehlung. Fehlender Ansaugfilter, verstaubtes Gitter, ein falsch montierter oder falsch verdrahteter Diodenluefter. Wir gehen mit der Waermebildkamera ran und sehen sofort, wo die Waerme steht.
Bereit, aber kein Strahl
Die Steuerung meldet betriebsbereit, der Pilotlaser laeuft, aber es kommt kein Hauptstrahl. Wichtig zu wissen: Die Leistungsanzeige zeigt oft nur den Sollwert des Pumpstroms, nicht das, was wirklich aus der Quelle kommt. Wir trennen Steuerung, Freigabekette und Quelle sauber voneinander.
Markierung wird schwach oder ungleichmaessig

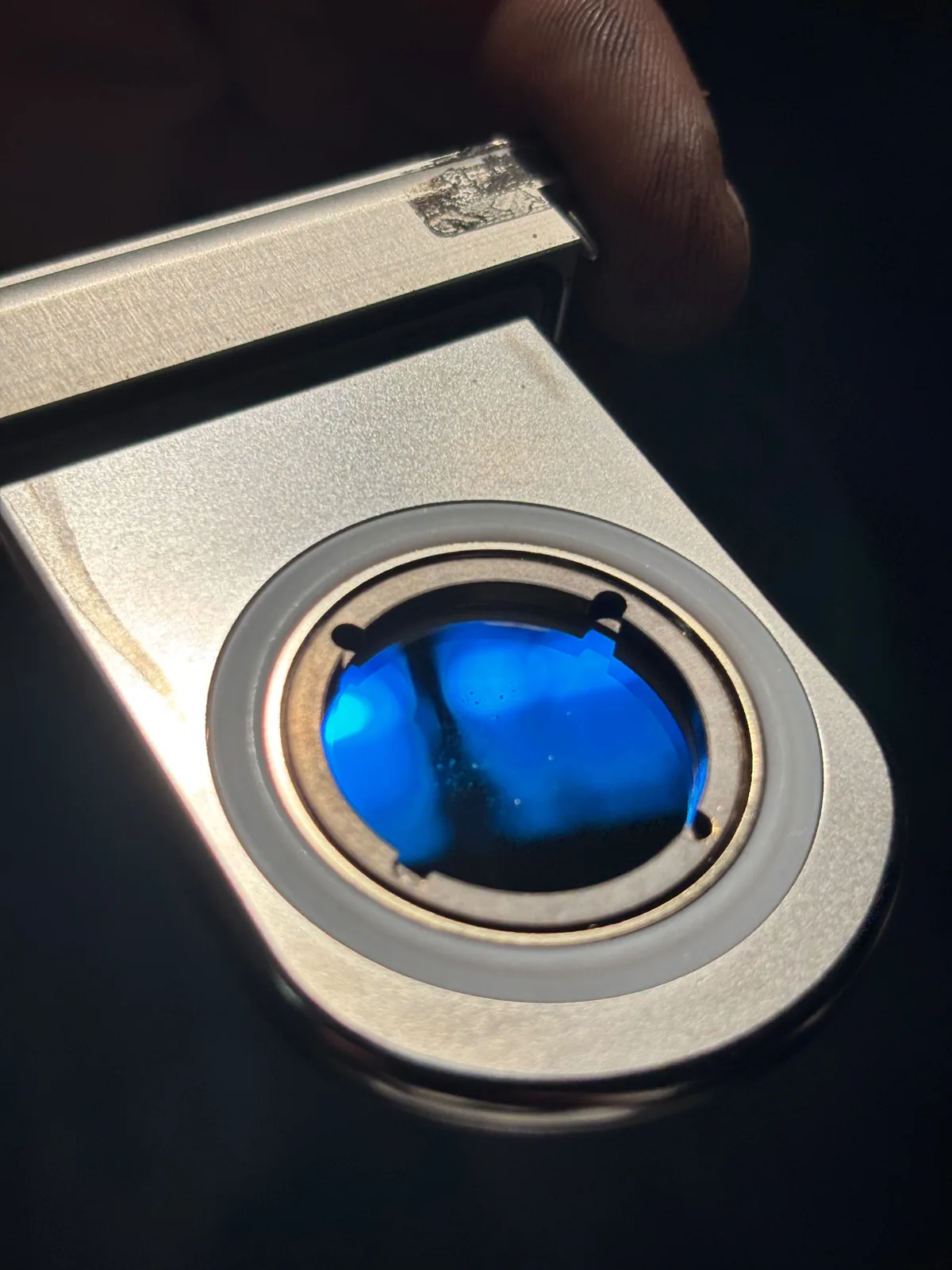

Bevor die Quelle verdaechtigt wird, pruefen wir Optik, Schutzglas, F-Theta-Linse und Fokuslage. Verschmutzung und Dejustage erklaeren einen Grossteil der Faelle und kosten einen Bruchteil eines Quellentauschs.

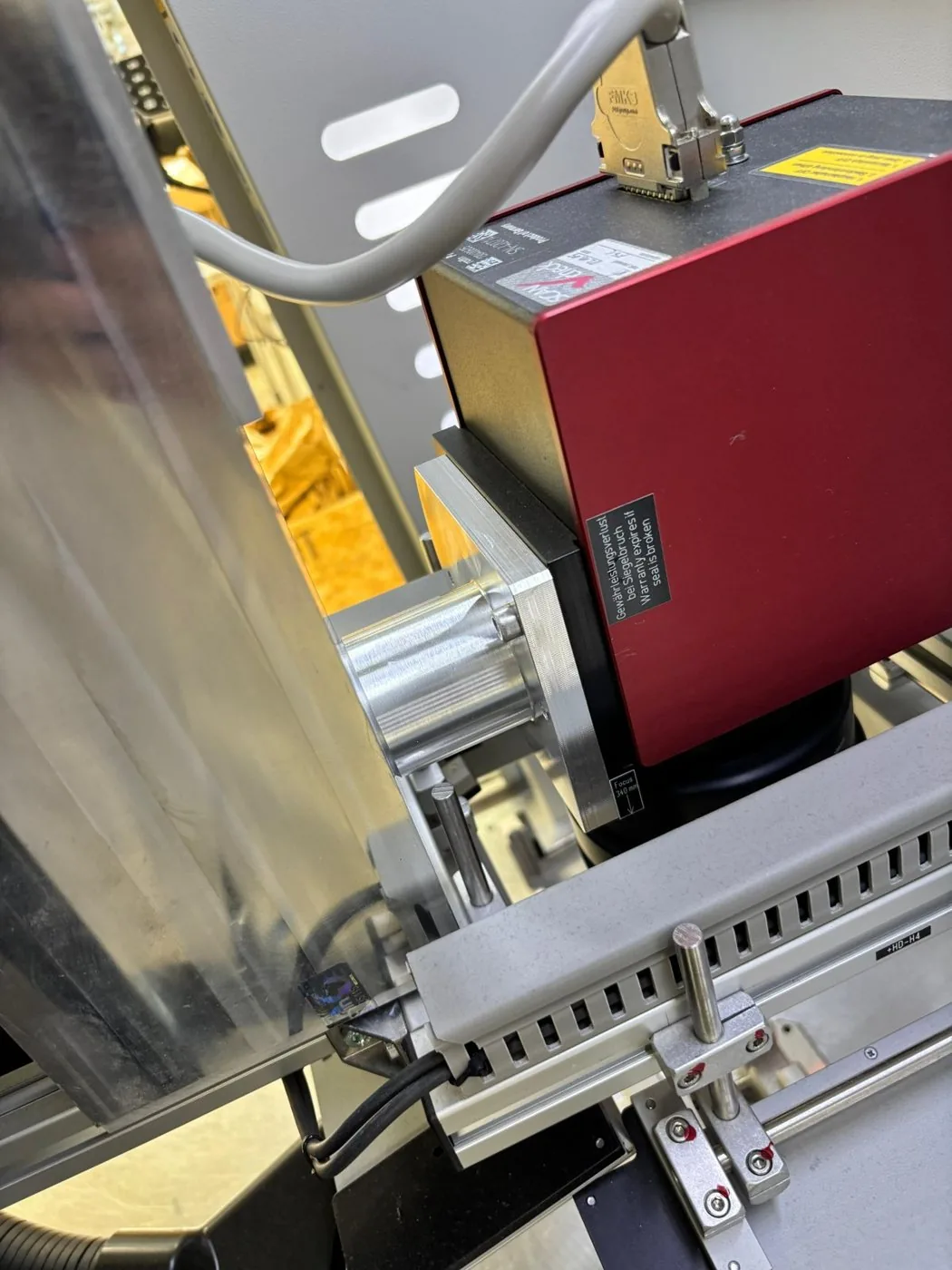

Galvo bewegt sich nicht oder springt
Scanner-Treiber, Ansteuerung, Verkabelung, Software-Parameter. Bei aelteren Systemen kommen Schnittstellenprobleme dazu. Wir grenzen ein, ob die Mechanik, die Elektronik oder die Ansteuerung schuld ist.
Verschmutzung durch fehlende Filter
Viele Markierlaser stehen in der Fertigung, wo Staub und Rauch anfallen. Ungefilterte Modulluefter ziehen alles ins Geraet. Das sieht nach Bauteildefekt aus, ist aber Verschmutzung. Reinigung und ein sauberes Filterkonzept loesen das dauerhaft.
Alte Anlagen ohne Herstellersupport
Bei Systemen, deren Hersteller nicht mehr existiert oder uebernommen wurde, wird es schwierig. Wir arbeiten uns in die Unterlagen ein, messen nach und sagen ehrlich, wann sich eine Instandsetzung noch lohnt und wann nicht.
FAQ
Wir arbeiten herstellerunabhaengig an Faser-Markern, diodengepumpten Nd:YAG-Systemen, DPSS-Markern und Galvo-Beschriftungslasern. Darunter Geraete von Rofin und Coherent, FOBA, SIC Marking, Trotec und diverse Systeme aus chinesischer Fertigung. Wenn Sie unsicher sind, schicken Sie uns ein Foto vom Typenschild und vom Fehlerbild.
Nicht zwangslaeufig. In der Praxis stecken haeufig Verschmutzung, eine dejustierte Optik oder eine gestoerte Kuehlung dahinter. Wir pruefen das zuerst, weil ein Quellentausch die mit Abstand teuerste Massnahme ist. Erst wenn die guenstigeren Ursachen ausgeschlossen sind, reden wir ueber die Quelle.
Fast immer. Wir haben mehrfach erlebt, dass ein empfohlenes Diodenmodul-Kit gar nicht die Ursache war, sondern massive Verschmutzung durch ungefilterte Luefter. Wir schauen uns die Einheit an, sagen ehrlich, was wir finden, und lassen Herstellersiegel unberuehrt.
Oft ja. Reinigung, Kuehlungsinstandsetzung, Optikjustage und Ansteuerungsprobleme loesen wir in der Regel direkt an der Anlage. Arbeiten an der versiegelten Strahlquelle selbst gehoeren dagegen in eine Spezialwerkstatt, das sagen wir vorher.
Viele Faelle klaeren sich am Telefon oder mit ein paar Fotos. Ein Vor-Ort-Termin dauert in der Regel einen Tag. Muss die Einheit in die Werkstatt, planen wir das gemeinsam so, dass Ihre Produktion moeglichst wenig steht.
Hersteller und Typ vom Typenschild, das Baujahr, die genaue Fehlermeldung oder ein Foto davon, seit wann das Problem auftritt und was zuletzt an der Anlage gemacht wurde. Mit diesen Angaben kommen wir am Telefon meist sehr weit.
Passende Themen
Scanner-Einheit, Ansteuerung und Justage im Detail.
Wenn das Gravurergebnis nicht mehr stimmt.
Zwei dokumentierte Faelle an Markierlasern, vom Waermebild bis zur Zweitmeinung.
Warum Ueberhitzung so oft faelschlich der Quelle angelastet wird.
Mark Strobel
Zertifizierter Fabrikinspektor · CE-Lasersicherheitsexperte · 16+ Jahre Erfahrung
Ehemaliger Gesellschafter bei Amlaserpoint. Repariert Lasermaschinen aller Hersteller und Technologien.
