Raycus Laserquelle
Reparatur
Raycus ist Chinas größter Faserlaser-Quellen-Hersteller und in tausenden DACH-Maschinen verbaut. bei Bodor, HSG, Han's, Penta und vielen kleineren OEMs. Die Technik ist eine ernstzunehmende Alternative zu IPG, oft deutlich günstiger, aber Service in der EU ist schwer zu finden. Mark hat in 16 Jahren mehr Raycus-Pumpdioden gemessen als ihm lieb ist. Eine Beobachtung aus der Praxis: Wenn eine Bodor oder HSG nach 3-4 Jahren plötzlich 20% Leistung verliert, ist es zu 7 von 10 Fällen ein einzelnes Pumpmodul, nicht die ganze Quelle. Werkstatt in Sierksdorf, Schleswig-Holstein. aus Norddeutschland heraus deutschlandweit unterwegs.
Was kostet eine Raycus Laserquelle Reparatur?
Eine Raycus Reparatur kostet zwischen 400 und 12.000 Euro, je nach Schaden. Pumpdioden-Tausch: 800 bis 3.500 Euro pro Modul. Steuerung und Treiber-Reparatur: 400 bis 1.500 Euro. Komplette Quellen-Überholung mit mehreren Pumpdioden: 4.000 bis 12.000 Euro. Telefon-Diagnose kostenlos: +49 172 510 0715
Raycus-Komponenten die wir reparieren
Pumpdioden-Module
Die teuerste und häufigste Schadenstelle. Pumpdioden altern, verlieren Leistung, brennen durch. Wir messen die Ausgangsleistung pro Modul, identifizieren defekte Dioden und tauschen einzeln oder im Verbund. Original-Raycus-Pumpdioden oder kompatible Module. je nach Verfügbarkeit und Budget.
Fasern & Verbindungsstellen
Faserlaser-Quellen leben von der sauberen Faseroptik. Verbrannte Faserenden, defekte Spleiße, Kontamination an den Koppelstellen. alles typische Ausfallursachen. Wir prüfen die Faserverbindungen, reinigen oder erneuern Endstücke und messen die Transmissionsverluste.
Steuerung & Treiber
Die Steuerelektronik der Raycus-Quelle treibt die Pumpdioden. Wenn Treiber durchbrennen oder die Kommunikation zur Maschinensteuerung abbricht, wirft die Quelle Fehler oder läuft gar nicht erst hoch. Wir analysieren das Steuersignal, tauschen Treiberkarten und kalibrieren die Quellenparameter.
Kühlsystem der Quelle
Raycus-Quellen brauchen sauberes, temperiertes Kühlwasser. Verstopfte Kanäle, ausgefallene Pumpen, falsche Wasserqualität. das alles führt zu Überhitzung und Notabschaltung. Wir spülen die Kühlkreisläufe, prüfen Wärmetauscher und passen die Kühlparameter an die tatsächliche Last an.
Was bei Raycus anders ist
China-Lieferketten verstehen
Raycus-Ersatzteile kommen direkt aus China. Wir haben über Jahre Lieferanten aufgebaut, die wir kennen und denen wir vertrauen. Lieferzeiten für Pumpdioden: 2 bis 6 Wochen je nach Modell. Wir kennen Alternativen wenn das Original gerade nicht verfügbar ist.
Sprachbarriere mit dem Hersteller
Der direkte Kontakt zu Raycus in China ist für deutsche Endkunden mühsam. Sprachbarriere, Zeitzone, Bürokratie. Wir kommunizieren mit den Lieferanten in deren Sprache und Tempo. Sie reden mit uns auf Deutsch. wir klären den Rest.
Raycus vs. IPG. ehrlich verglichen
IPG ist Premium, Raycus ist solide Mittelklasse. Für 90 Prozent der Anwendungen ist Raycus mehr als ausreichend. Wo Raycus zurückliegt: bei extremen Leistungsklassen über 30 kW und bei sehr engen Pulsbreiten. Für Standard-Blechschneiden bis 12 kW kein nennenswerter Unterschied.
In welchen Maschinen Raycus verbaut ist
Bodor i-Serie und P-Serie nutzen oft Raycus. HSG verbaut Raycus oder MAX. Han's Laser und Penta haben Raycus häufig als Standard-Option. Auch kleinere chinesische OEMs setzen fast ausschließlich auf Raycus. Wir kennen die jeweilige Integration in den Maschinen.
Wartung für Raycus-Quellen
Degradation früh erkennen
Einmal jährlich messen wir die Ausgangsleistung Ihrer Raycus-Quelle, bei Dreischichtbetrieb zweimal. Pumpdioden degradieren schleichend. Wer seine Messwerte kennt, tauscht ein Modul geplant statt im Stillstand. Eine ungeplante Reparatur kostet im Schnitt 3x mehr als geplante Wartung.
Kühlung: die häufigste Schwachstelle

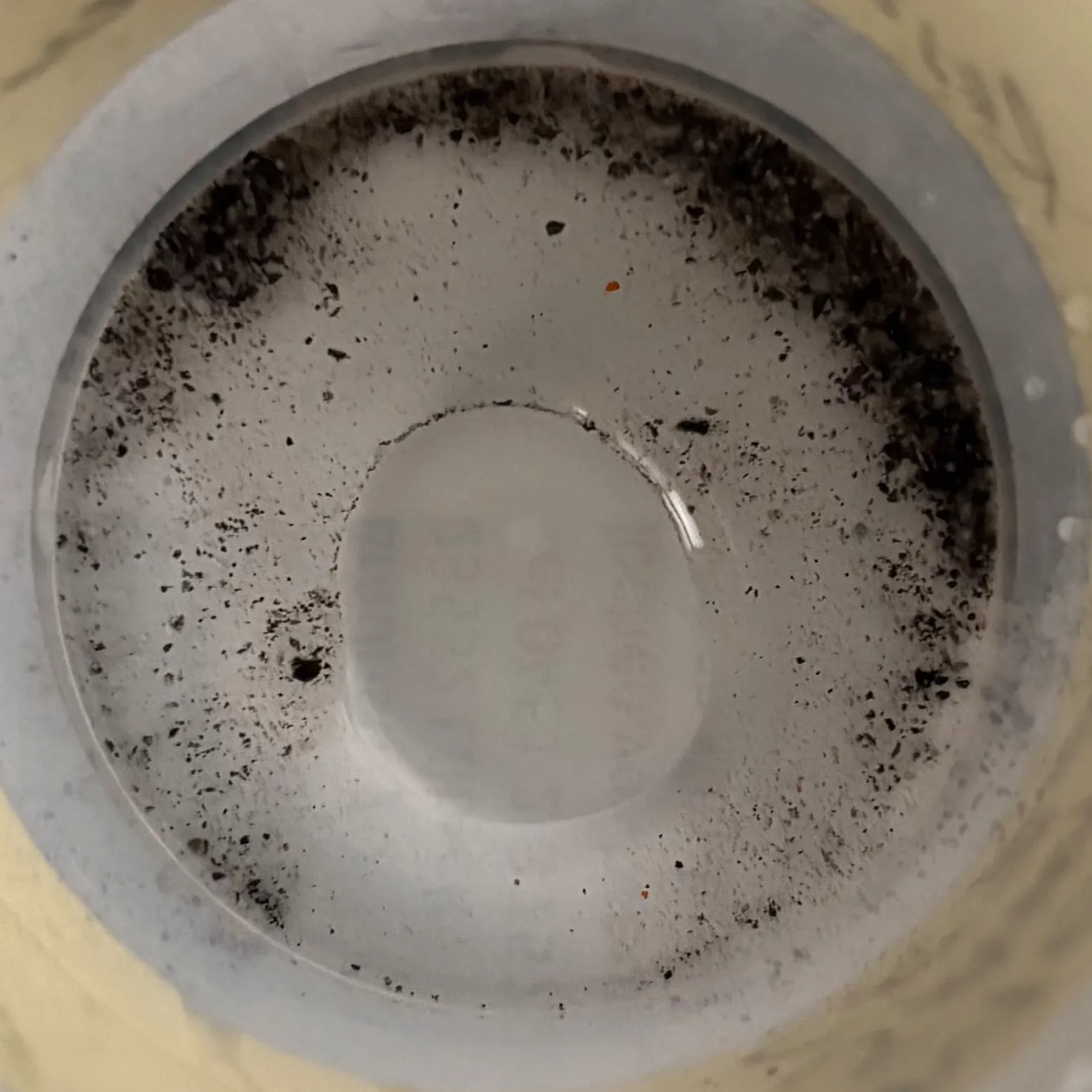

Die meisten Raycus-Ausfälle, die wir sehen, beginnen bei der Kühlung. Wir prüfen Wasserqualität, Filter, Durchfluss und Temperaturen und spülen bei Bedarf den Kühlkreis. Sauberes, temperiertes Kühlwasser ist die günstigste Lebensversicherung für Ihre Quelle.
Stecker & QBH-Interface
Das QBH-Interface zwischen Quelle und Schneidkopf ist eine typische Schmutzstelle. Wir inspizieren Faserstecker und Koppelstelle, reinigen und dokumentieren den Zustand im schriftlichen Wartungsbericht.
Günstiger als Neukauf-Roulette
Manche fahren ihre Raycus-Quelle bis zum Totalausfall und kaufen dann unter Zeitdruck neu. Regelmäßige Wartung ist deutlich günstiger. Wir rechnen transparent ab: 100 Euro pro Stunde vor Ort, 70 Euro pro Stunde Fahrt, 0,70 Euro pro Kilometer. Telefon-Support bei Kleinigkeiten ist für Kunden kostenlos.
// Kurz und knapp
- • Reparatur kostet 400–12.000 EUR je nach Schaden
- • Pumpdioden-Tausch ab 1.200 EUR (statt Komplett-Modul für 8.000 EUR)
- • Wir reparieren einzelne Dioden. keine kompletten Module
- • Diagnose per Telefon kostenlos
// Mark Strobel
„Bei 7 von 10 Fällen ist es ein einzelnes Pumpmodul, nicht die ganze Quelle. Tausch 2.400 statt 8.000 Euro.“
FAQ
IPG nutzt eigene Pumpdioden mit längerer Lebensdauer und engeren Toleranzen. Raycus setzt auf zugekaufte oder selbst gefertigte Module, die nicht ganz an IPG-Qualität herankommen, aber deutlich günstiger sind. Für industrielle Standardanwendungen liefert Raycus solide Leistung. Sind wir Raycus-zertifiziert? Nein. Mit einer Raycus-Zertifizierung wären wir an Standard-Prozesse gebunden, die für einzelne Werkstatt-Reparaturen wenig Sinn machen. Wir können oft schneller und gezielter helfen. als unabhängiger Betrieb aus Sierksdorf, ohne Hersteller-Vorgaben dazwischen.
Eine gut gekühlte und korrekt betriebene Raycus-Quelle läuft 50.000 bis 100.000 Betriebsstunden ohne größere Eingriffe. Pumpdioden verlieren über die Zeit Leistung. das ist normal. Wenn die Schnittqualität nachlässt, messen wir die Restleistung und entscheiden ob Reparatur oder Tausch sinnvoll ist.
Für alle gängigen Raycus-Modelle ja. Für ältere oder sehr exotische Quellen kann es länger dauern. Wir haben Lieferanten in China und arbeiten teilweise mit kompatiblen Modulen von Drittanbietern, wenn das Original nicht lieferbar oder zu teuer ist.
Meistens ja. die Ersatzteile sind günstiger, oft 30 bis 50 Prozent unter IPG-Preisen. Der Arbeitsaufwand ist vergleichbar. Bei kompletten Quellen-Überholungen kann der Preisvorteil deutlich ausfallen. Konkretes Beispiel aus 2025: HSG mit 4 Jahren Laufzeit, 18 Prozent Leistungsverlust gemessen. Diagnose: 2 von 12 Pumpmodulen tot. Einzeltausch 2.400 Euro statt 8.000 für komplette Neu-Quelle. Maschine schneidet wieder wie am ersten Tag. Wir sind unabhängig. wir verkaufen weder Raycus noch IPG, sondern reparieren beides ehrlich.
Einmal pro Jahr, bei Dreischichtbetrieb zweimal. Die wichtigsten Punkte: Leistungsmessung pro Pumpmodul, Kühlwasser-Check und Inspektion des QBH-Interfaces. So erkennen wir Degradation, bevor Ihre Maschine steht.
