Jeder Laser.
Jede Technik.
Wir arbeiten seit über 16 Jahren mit Lasermaschinen aller Art. Von der kleinen CO2-Glasröhre bis zum 20kW Faserlaser. Hier zeigen wir, welche Technologien wir kennen und was dabei jeweils zu beachten ist.
[ CO2 ]
CO2-Laser
CO2 ist bei Holz, Acryl, Textil und Gravur immer noch Standard. Die Glasröhre hält nominell 2.000 bis 10.000 Stunden, altert in der Praxis aber oft früher, vor allem wenn die Kühlwasser-Temperatur nicht stimmt. Spiegel dejustieren sich bei Vibration. Die ZnSe-Linse frisst sich von unten an, wenn die Dämpfe aus dem Werkstoff hochziehen. Bei Holzlaserei täglich Schutzglas prüfen, sonst Linse hin, neue ZnSe-Linse 200-400 EUR plus Justage.
Marken: Reci, Yongli, Synrad, Coherent, Rofin, Trumpf
Optik im Strahlengang
Linse gegen das Licht gehalten, die Beschichtung schillert.
Faserlaser
Faserlaser haben CO2 bei Metall fast komplett verdrängt. Kein Strahlweg mit Spiegeln, keine Gasversorgung, weniger Wartung. IPG-Pumpdioden halten bei sauberer Kühlung 50.000 bis 100.000 Stunden, Raycus eher 30.000 bis 50.000. Schutzglas-Wechselintervall hängt vom Material ab . bei Edelstahl alle paar Tage, bei Aluminium gerne täglich, weil das Spritzbild den Schutz früher killt. Wenn der Schneidkopf einmal Schaden hat, wird es teuer. Leistung geht heute bis 30 kW und mehr.
Marken: Trumpf, Bystronic, Amada, Mazak, Bodor, HSG, Han's
[ FIBER ]

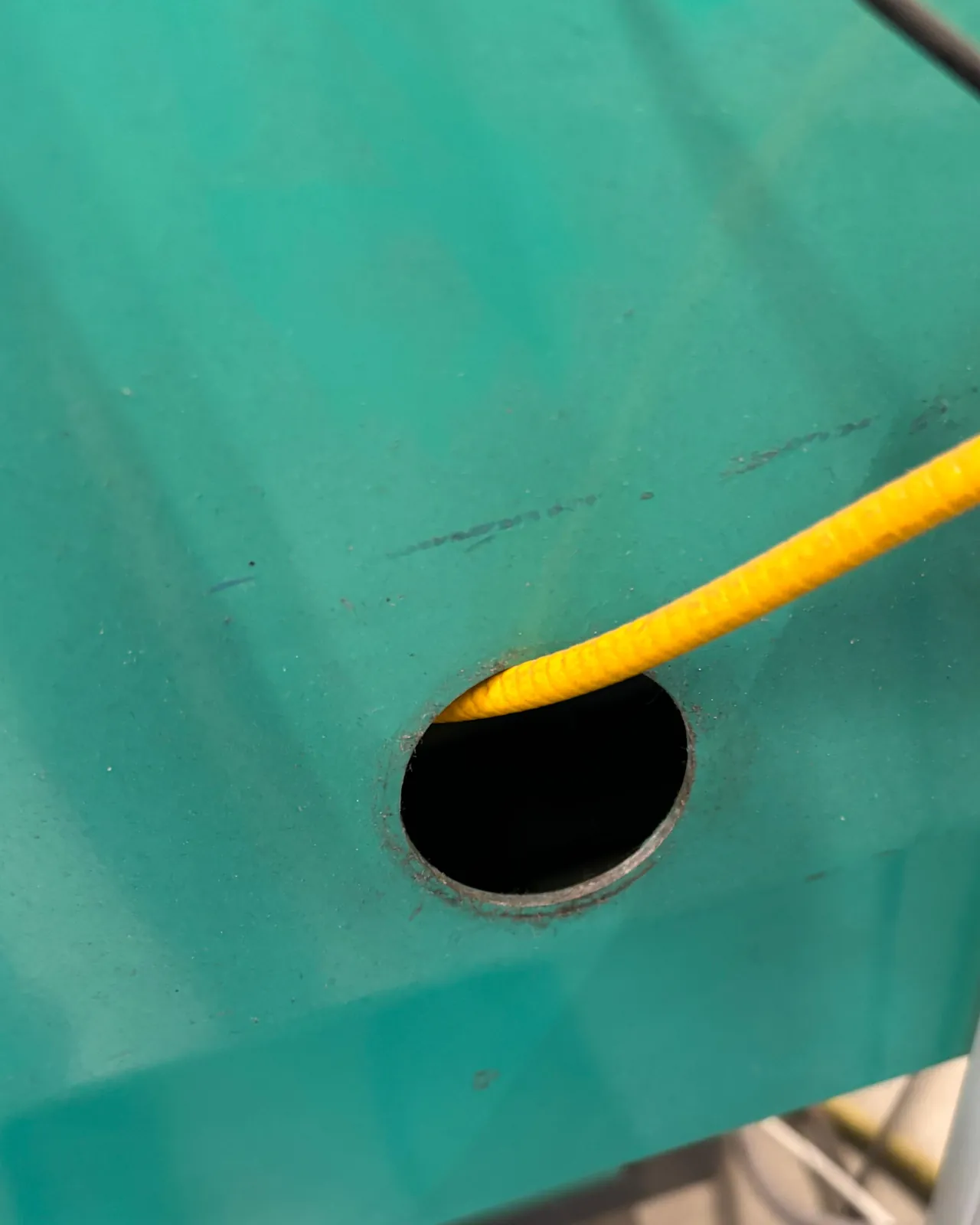

Faser sicher geführt
Lichtleitkabel durch eine Blechbohrung ohne Tülle. Die scharfe Kante kann den Mantel mit der Zeit durchscheuern und die Faser beschädigen.
Yttrium-Aluminium-Granat
YAG & Festkörperlaser
YAG läuft vor allem beim Schweißen und Markieren. Der Kristall wird mit Blitzlampen oder Dioden gepumpt. Beim Blitzlampen-Tausch merkt man den Punkt, wo es kippt, die Markierung wird unscharf, bevor die Lampe komplett tot ist. Faustregel: alle 3 bis 6 Millionen Schüsse. Der Kristall selbst degradiert langsam, dann sinkt die Leistung. Hohe Spannungen am Lampen-PFN . nichts für Laien.
Marken: Trumpf, Rofin/Coherent, FOBA, Alpha Laser

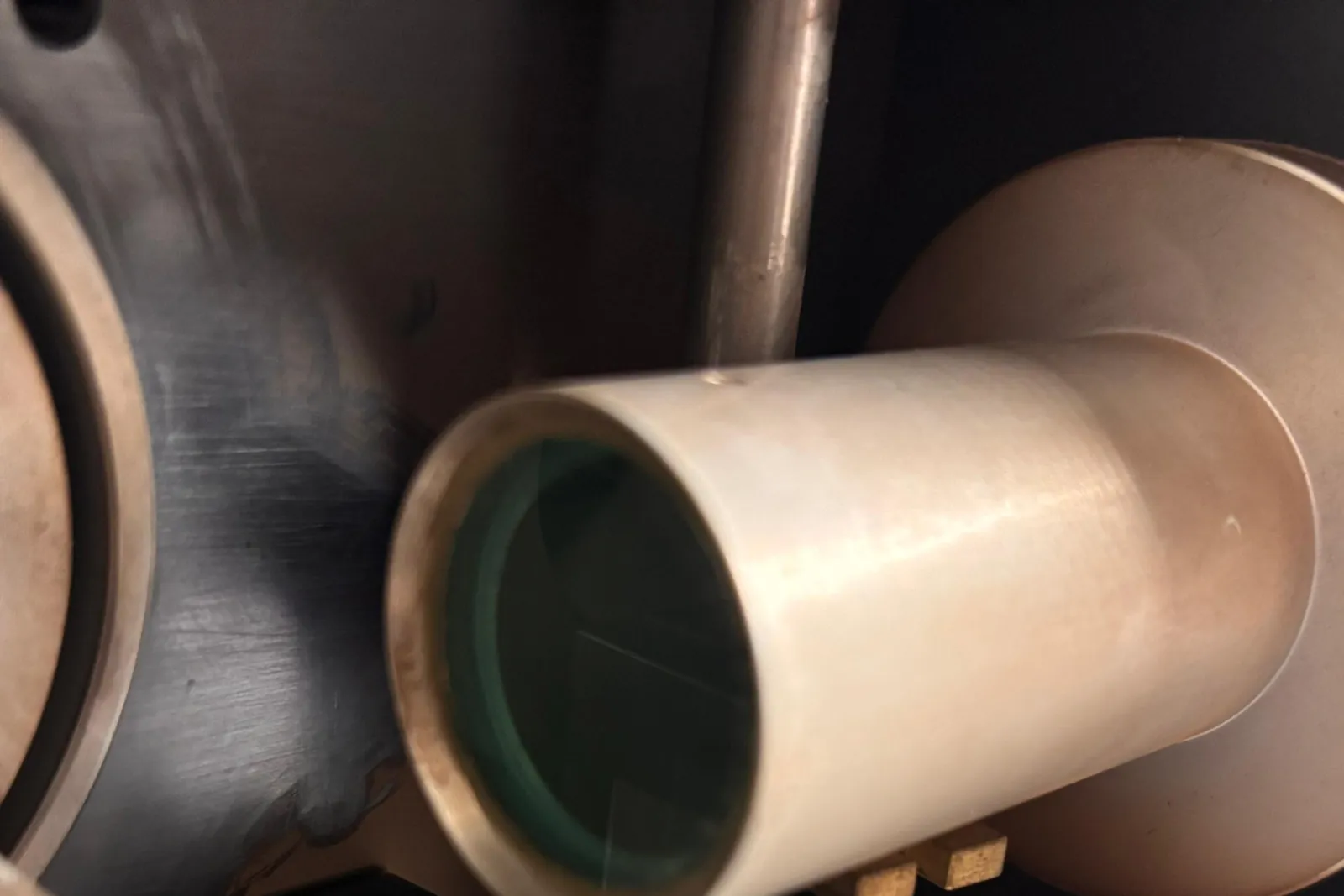

Laserkopf mit Schutzfenster
Strahlrohr mit Schutzfenster im Laserkopf. Das Fenster schützt die Optik dahinter und muss sauber und unbeschädigt sein.
Galvo & Markierung
Zwei kleine Spiegel auf Galvanometern lenken den Strahl, das Arbeitsfeld liegt typisch zwischen 100x100 und 300x300 mm. Die F-Theta-Linse ist die Sollbruchstelle: wenn ein Kunde von verzerrten oder verzogenen Markierungen redet, ist die Linse fast immer hin. Eine neue Linse kostet je nach Brennweite und Hersteller mehrere hundert bis einige tausend Euro. Bevor die Linse stirbt, fängt der Scanner an zu driften, dann hilft eine saubere Neukalibrierung mit Korrekturfile.
Marken: Keyence, FOBA, Rofin, Trumpf, ScanLab, Raylase
Scanner-System

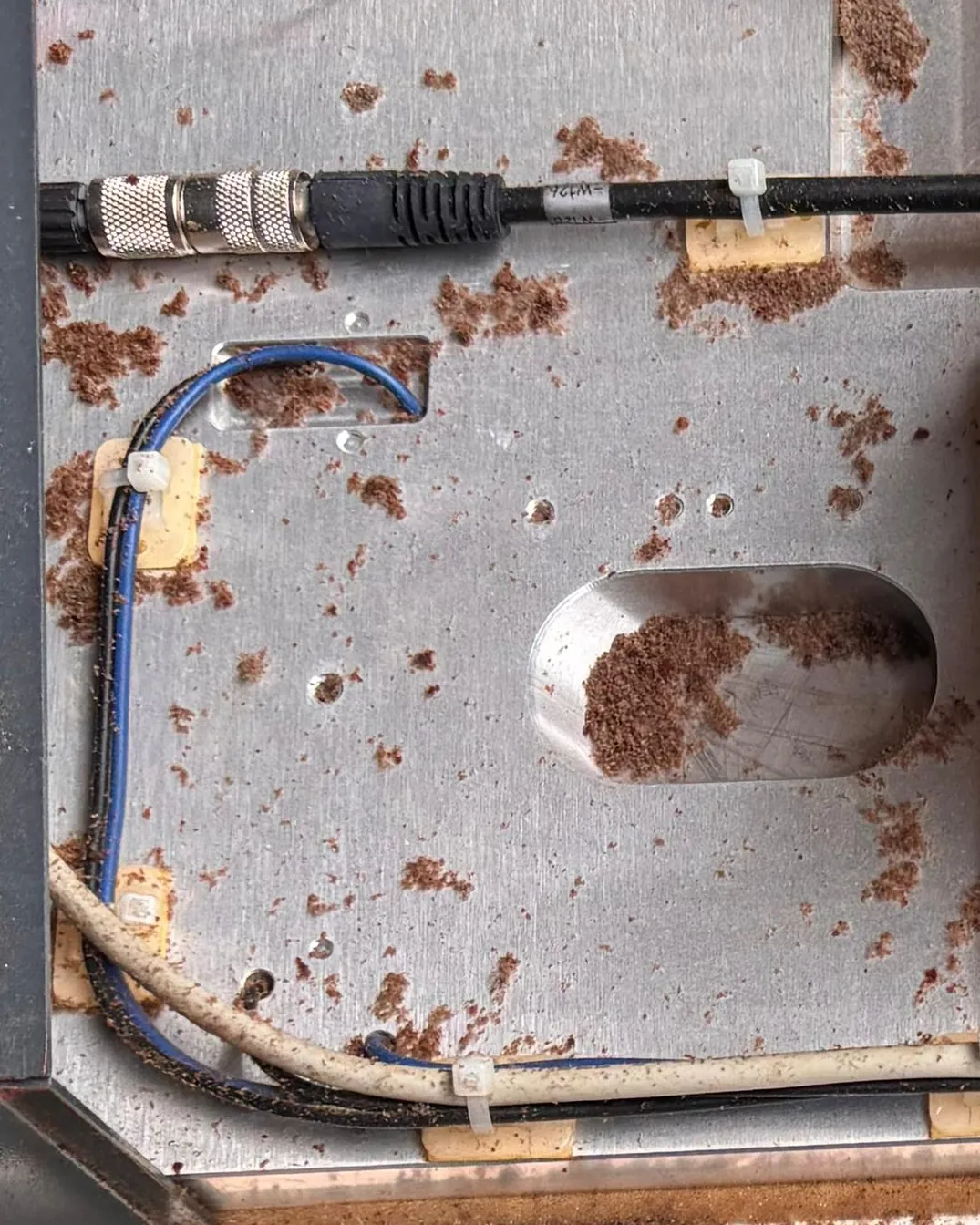

Markierlaserquelle von innen
Grundplatte einer geöffneten Markierlaserquelle vor der Reinigung, übersät mit Rostpartikeln. Solche Partikel können auf Optik und Elektronik gelangen und Störungen verursachen.
