Schneidkopf
Reparatur.
Der Schneidkopf ist der erste, der kaputt geht. Schutzgläser verschmutzen, Düsen verschleißen, Sensoren driften. Und wenn der Kopf ins Material fährt, ist meistens alles auf einmal hin. Precitec, WSX, Raytools, Amada, wir reparieren und überholen alle gängigen Schneidköpfe. Schnell, damit Ihre Produktion weiterläuft.
Was kostet eine Schneidkopf Reparatur?
Eine Schneidkopf-Reparatur rechnen wir nach Aufwand ab: 100 Euro pro Stunde vor Ort, 70 Euro pro Stunde Fahrzeit, 0,70 Euro pro Kilometer, jeweils netto. Schutzglas- und Düsenwechsel, Linsentausch oder Sensor-Kalibrierung sind oft in wenigen Stunden erledigt, eine komplette Kopf-Überholung nach Kollision dauert länger. Die Teile bestellen Sie direkt beim Hersteller oder einem Händler: ein Schutzglas kostet 20 bis 50 Euro, eine Düse 30 bis 80 Euro, eine Fokuslinse einige hundert Euro, ein neuer Schneidkopf bei Totalschaden mehrere tausend Euro. Kostenlose erste Einschätzung am Telefon: +49 172 510 0715
Welche Schneidköpfe reparieren wir?

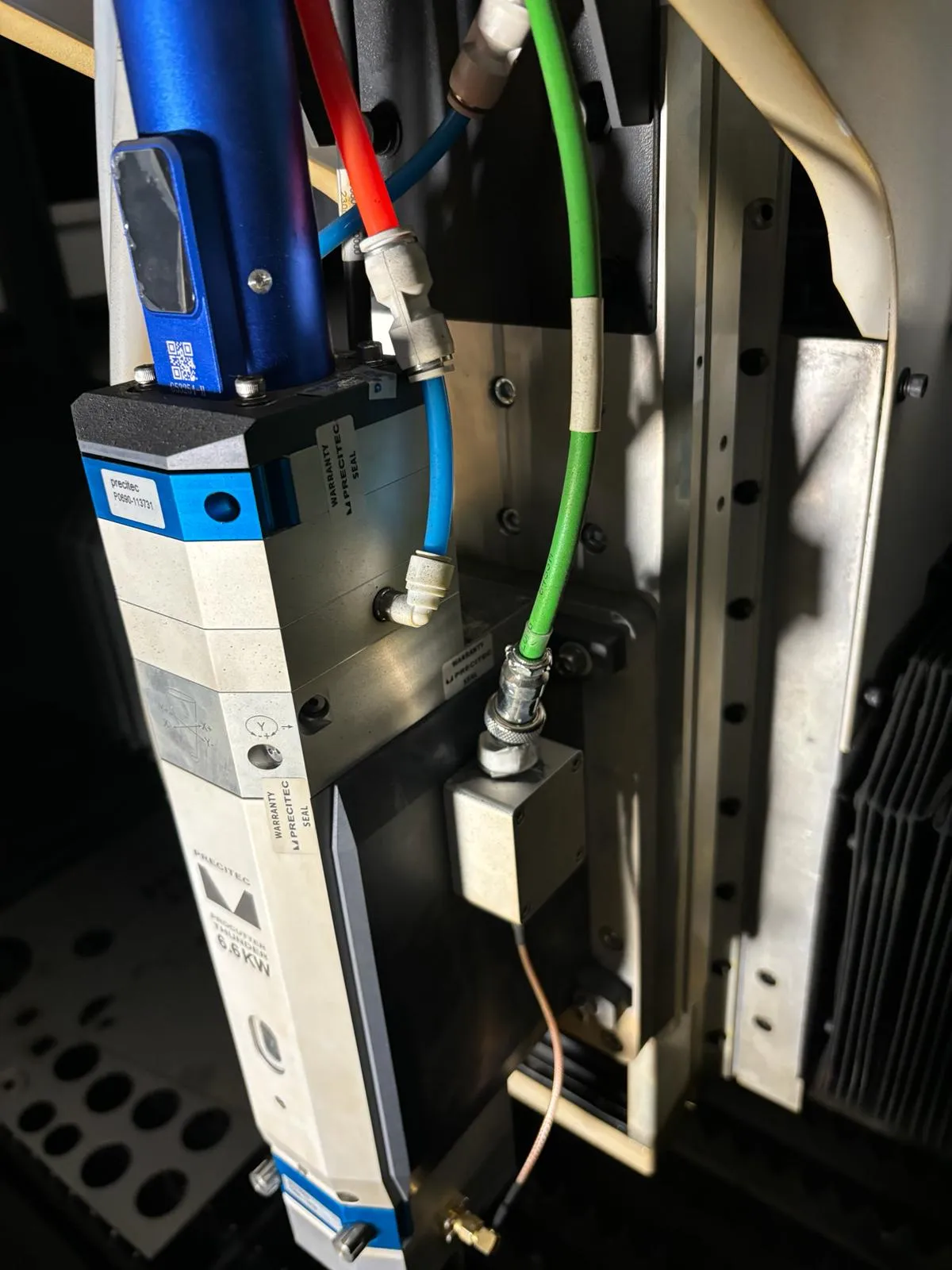

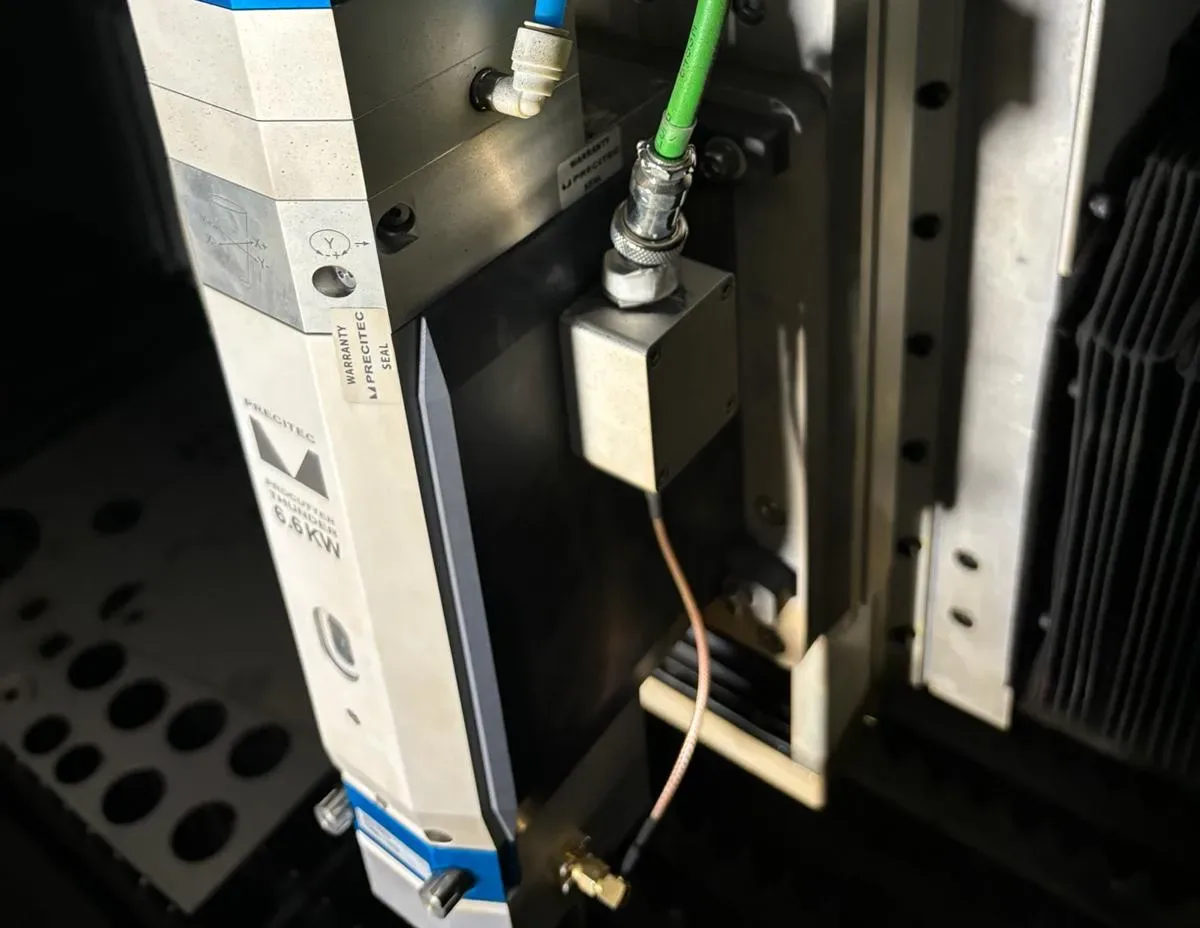

Precitec ProCutter / HD
Der Standard auf Trumpf, Bystronic und vielen europäischen Maschinen. ProCutter für Standard-Schneiden, HD für Hochleistung. Wir tauschen Schutzgläser, Linsen, Düsen und kalibrieren den Abstandssensor. Nach Kollision: komplette Überholung.
Precitec LightCutter
Der kompaktere Kopf für mittlere Leistung. Häufig auf Amada und kleineren Maschinen. Gleiches Prinzip wie ProCutter, andere Optik-Geometrie. Wir kennen beide Serien.
WSX NC30 / NC60
Der meistverkaufte China-Schneidkopf. Sitzt auf Bodor, HSG, Han's Laser und dutzenden anderen. Solide Technik, günstige Ersatzteile. Verbrauchsteile wie Schutzgläser sind gut verfügbar. Wir reparieren und kalibrieren WSX genauso wie Precitec.
Raytools BT240 / BM111
Alternative zu WSX auf vielen China-Maschinen. BT240 für 6+ kW, BM111 für niedrigere Leistung. Qualität ist gut, Ersatzteile verfügbar. Gleicher Service wie bei allen anderen Köpfen.
Schneidköpfe aller Bauarten
Schneidkopf mit Düse über dem Auflagerost. Anhaftende Spritzer an Kopf und Düse stören den Gasstrahl und die Abstandsregelung.
Was geht am Schneidkopf kaputt?
Schutzglas
Das am häufigsten getauschte Teil. Schützt die teure Fokuslinse vor Spritzern. Bei Edelstahl mit Stickstoff alle 8-24 Stunden prüfen. Bei Verfärbung sofort wechseln — ein verbranntes Schutzglas beschädigt die Linse dahinter.
Fokuslinse
Das teuerste Verschleißteil (200-800 Euro). Lebt Monate bis Jahre, wenn das Schutzglas rechtzeitig gewechselt wird. Typisches Zeichen für defekte Linse: Schnittbreite steigt, Kanten werden unsauber, fokussierter Punkt wird größer.
Abstandssensor
Kapazitiver Sensor der den Abstand zum Material misst. Wenn er driftet: schwankende Schnittqualität, Kopf fährt zu hoch oder zu niedrig. Kalibrierung und Sensor-Tausch nach Aufwand, den Sensor bestellen Sie selbst.
Kollisionsschaden
Der Worst Case. Kopf fährt ins Material — Schutzglas, Düse, Sensor, manchmal auch das Gehäuse beschädigt. Wir machen eine Schadensanalyse und reparieren was möglich ist. Leichte Kollisionen rechnen wir nach Aufwand ab, bei schwerer ist ein Kopf-Tausch nötig.
Schutzglas mit Einbrand
Zwei Schutzgläser nebeneinander. Links der Einbrand nach einem Schnitt in hochreflektierendem Werkstoff, rechts ein neues Glas.
Wartung für Schneidköpfe
Schutzglas-Wechselintervalle
Das Schutzglas ist Verbrauchsmaterial. Je nach Material und Leistung alle 8 bis 24 Stunden prüfen, bei Verfärbung sofort wechseln. Ein verschmutztes Schutzglas zerstört die Fokuslinse. Kleines Teil, großer Hebel.
Linsen-Inspektion
Fokuslinse und Kollimator prüfen wir auf Verschmutzung, Verfärbung und Brandflecken. Je nach Verschmutzung auch zwischen den Terminen. Früh erkannt kostet es einen Tausch. Spät erkannt kostet es Ausschuss und Stillstand.
Sensorik-Kalibrierung
Der kapazitive Abstandssensor driftet mit der Zeit. Wir kalibrieren den Höhenabstand, damit der Kopf konstant in der richtigen Höhe schneidet. Einmal im Jahr ist Standard, bei Dreischichtbetrieb zweimal.
Dichtungen & Kollisionsschutz
Dichtungen halten Staub und Spritzer aus dem Kopf. Wir prüfen sie zusammen mit Kollisionsschutz und Mechanik. Eine ungeplante Reparatur ist im Schnitt 3x teurer als geplante Wartung. Beim Schneidkopf gilt das besonders.
Schutzglas sauber wechseln
Ausgebaute Schutzglaskassette beim Wechsel. Gearbeitet wird mit Handschuhen, damit keine Fingerabdrücke auf das Glas gelangen.
FAQ
Alle 8 bis 24 Stunden prüfen, je nach Material und Leistung. Bei Edelstahl mit Stickstoff hält es länger als bei Baustahl mit Sauerstoff. Bei Verfärbungen sofort wechseln. Ein verbranntes Schutzglas kostet 20 Euro — die Linse dahinter 500 Euro. Die Rechnung ist einfach.
Maschine sofort stoppen. Schutzglas, Düse und Sensor visuell prüfen. Nicht weiter schneiden — ein beschädigter Kopf produziert Ausschuss und kann die Quelle gefährden (Rückreflexion). Rufen Sie uns an, wir machen eine Diagnose: +49 172 510 0715.
Ja. WSX und Raytools sind die chinesischen Alternativen zu Precitec. Sitzen auf Bodor, HSG, Han's Laser und vielen anderen. Das Grundprinzip ist identisch, die Instandsetzung läuft nach demselben Schema. Wir reparieren alle drei Marken.
Überholung lohnt sich in 80% der Fälle. Ein neuer Precitec ProCutter kostet 5.000-8.000 Euro. Eine Überholung nach Kollision rechnen wir nach Aufwand ab und kostet meist deutlich weniger. Nur bei strukturellem Schaden am Gehäuse (verbogen, Riss) macht Tausch Sinn. Wir beraten ehrlich.
Der Worst Case: Ein Kunde ist mit dem Schneidkopf in 2cm Stahl gefahren. Die Rückreflexion hat sich durch die komplette Elektronik geschmolzen — fast bis zum Delivery-Cable der Laserquelle. Wir haben die Maschine mit einer Clean-Air-Box und digitalem Mikroskop inspiziert, jede beschädigte Komponente identifiziert und repariert. Die Maschine läuft seit über 2 Jahren wieder einwandfrei. Deshalb sagen wir: Nach einer Kollision SOFORT stoppen. Nicht weiter schneiden.
Ja. Eine ungeplante Reparatur ist im Schnitt 3x teurer als geplante Wartung, und der Schneidkopf ist das erste Teil, das leidet. Wir rechnen transparent ab: 100 Euro pro Stunde vor Ort, 70 Euro pro Stunde Fahrt, 0,70 Euro pro Kilometer.
